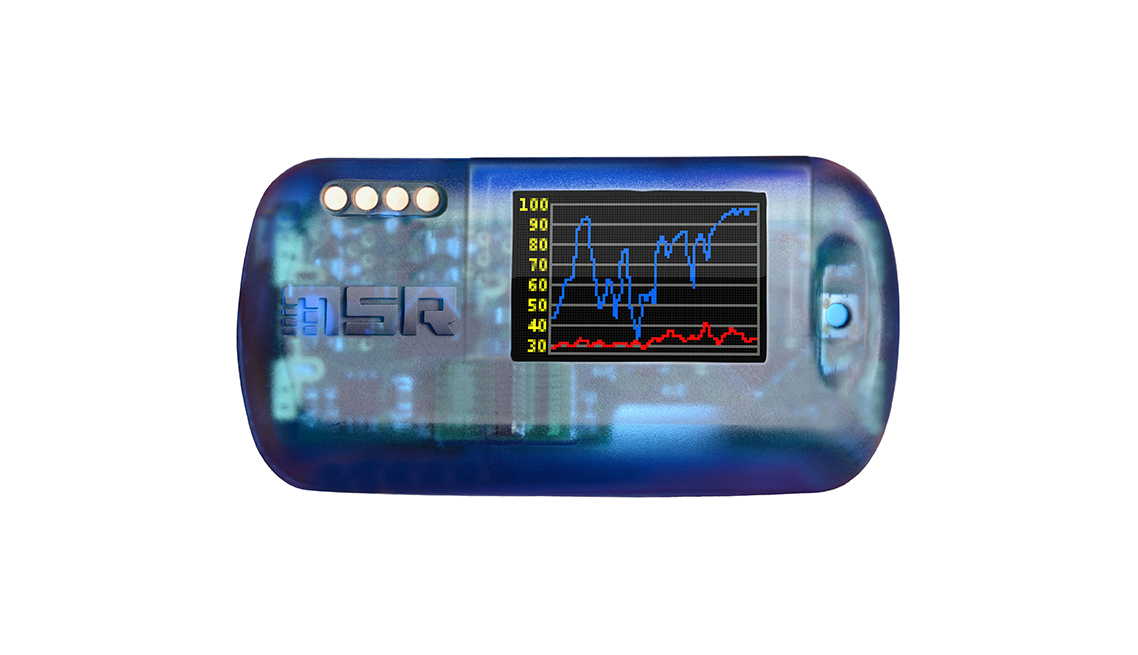

Funk-Datenlogger mit Bluetooth (BLE): MSR145WD

Datenlogger mit App · Temperatur, Feuchte, Flüssigkeitsdruck, Luftdruck, Beschleunigung, Dehnungsmessstreifen · NEU: wechselbare FlexSensoren

Der daumengrosse, mit Bluetooth-Funktion ausgestattete Funk-Datenlogger MSR145WD verfügt über eine Million Messwerte Speicherkapazität. Mit dem vielfältig einsetzbaren Mini-Logger lassen sich kabellos Messdaten überwachen, Messwerte schnell ablesen und bei Bedarf in die MSR SmartCloud übertragen.

Flexible Sensoren-Kombinationsmöglichkeiten

Die Kombinationsmöglichkeiten sind beim MSR145WD nahezu unbegrenzt: Sie können verschiedene interne Sensoren sowie bis zu fünf externe Sensoren oder Anschlüsse auswählen. Die intelligente Steckverbindung FlexConnector für wechselbare FlexSensoren gewährleistet Ihnen dabei grösstmögliche Flexibilität.

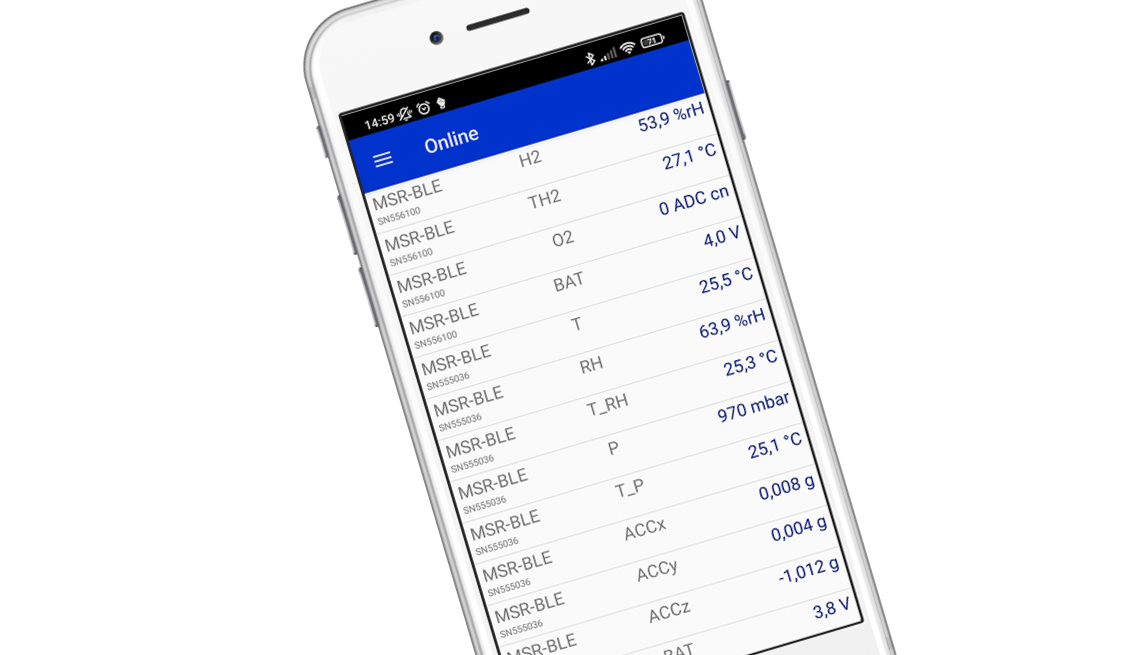

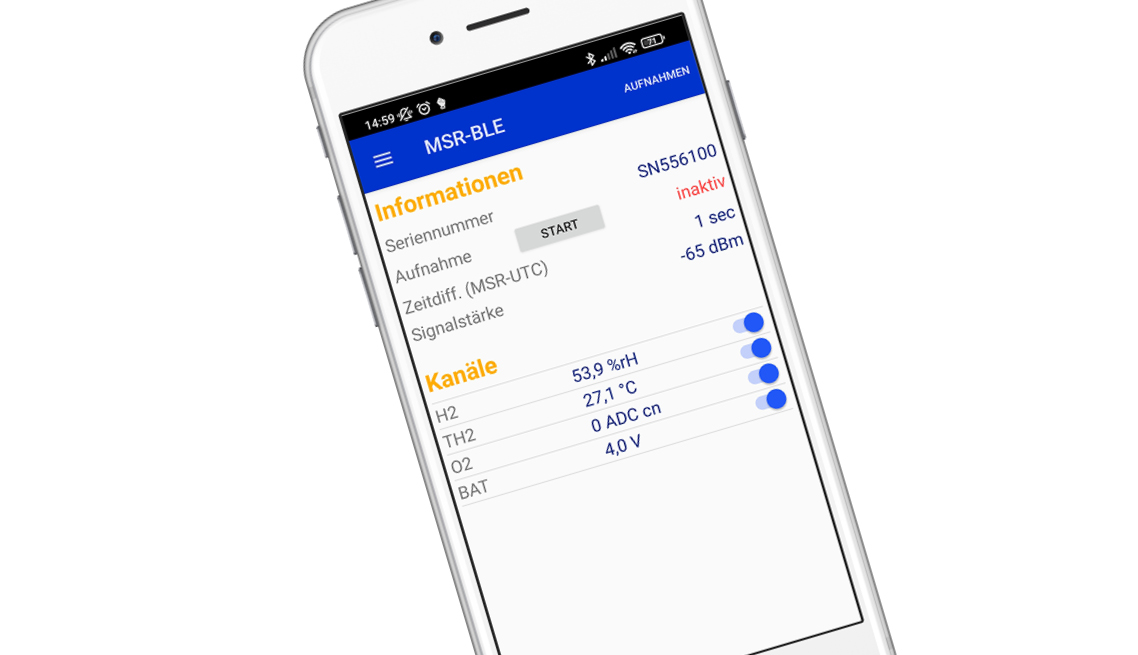

Stromsparendes Bluetooth Low Energy, praktische MSR DataLogger-App

Der Einsatz der Nahbereich-Funktechnik Bluetooth Low Energy ist ideal, wenn Messdaten von schwer zugänglichen Stellen über längere Zeit überwacht werden müssen. Messwerte lassen sich jederzeit mit der MSR DataLogger-App (iOs, Android) auf einem Smartphone oder Tablet abrufen. Mittels optional erhältlicher Basisstation können Sie Daten von mehreren MSR145WD schnell via BLE/LAN in die MSR SmartCloud senden. Die MSR SmartCloud ermöglicht Ihnen, die gespeicherten Messwerte online einzusehen und zu verwalten sowie die Alarmfunktion zu nutzen.

Technische Daten Bluetooth Low Energy

  • Bluetooth Low Energy (Bluetooth 5 Smart) 2,4 GHz
  • Funkreichweite: ca. 50 m
  • Kommunikation mit mehreren MSR145WD-Datenloggern möglich
  • Alarmfunktion, Übermittlung an die MSR SmartCloud
  • kostenlose MSR DataLogger-App für Mobilgeräte (ab Android 4.4+, iPhone 4S+, iPad 3+)
  • Basisstation (BLE-Empfängerbox) als Gateway verfügbar
Hier MSR145WD konfigurieren
...oder im Webshop kaufen

Stellen Sie sich Ihren gewünschten MSR145WD-Datenlogger individuell zusammen!

Mit ein paar wenigen Klicks können Sie sich hier Ihren Funk-Datenlogger konfigurieren und uns eine unverbindliche Preisanfrage senden.

  1. Wählen Sie das Gehäuse und den Akku.
  2. Wählen Sie die Ausstattung.
  3. Wählen Sie die FlexSensoren.
  4. Wünschen Sie eine Basisstation zur Übertragung der Messdaten an die MSR SmartCloud?
  5. Benutzung der MSR SmartCloud.
  6. Kontaktieren Sie uns für Preise und Lieferbedingungen!

1. Wählen Sie das Gehäuse und den Akku.

Gehäuse Ausführung und Akku Abbildung Abmessungen
& Gewicht
Medium Material Artikel‑Nr.
Standard
IP 60
Designgehäuse
mit Akku 230 mAh,
OLED und
Bluetooth Low Energy
MSR145 mit OLED und Bluetooth Low Energy 35 x 17 x 57 mm
(B x H x L)
ca. 27 g
Luft PC, nicht
vergossen
145WDB25

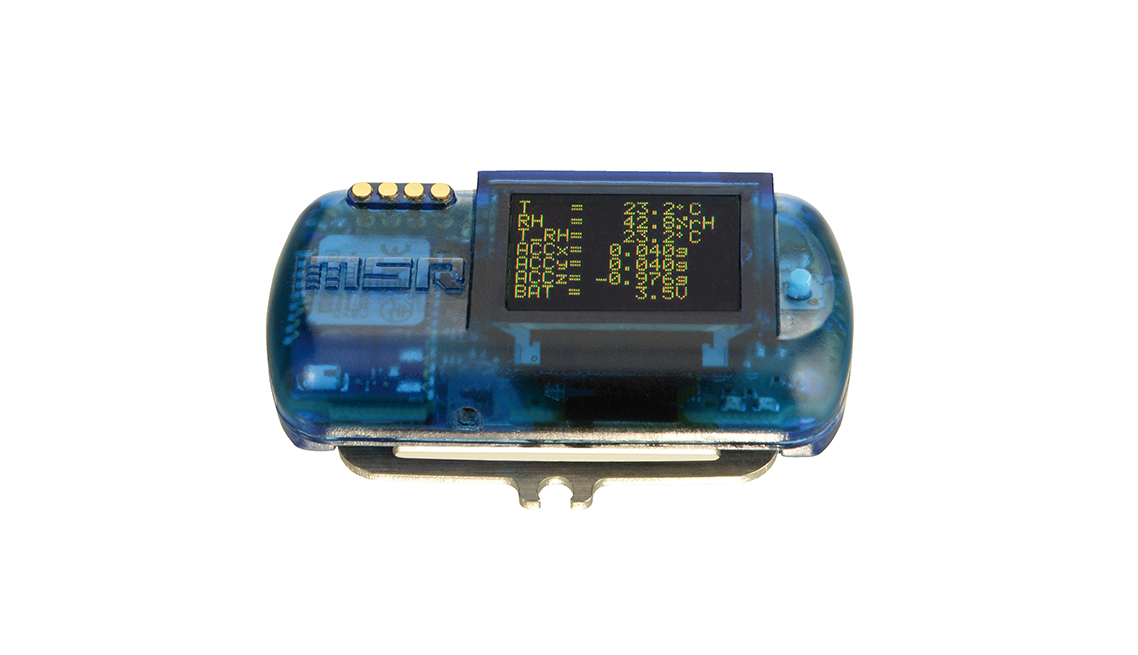

Designgehäuse
mit Akku 900 mAh,
OLED und
Bluetooth Low Energy
MSR145 mit OLED und Bluetooth Low Energy 35 x 25 x 57 mm
(B x H x L)
ca. 43 g
Luft PC, nicht
vergossen
145WDB23
Wasserfest
IP 67
Designgehäuse
mit Akku 230 mAh,
OLED und
Bluetooth Low Energy
MSR145 mit OLED und Bluetooth Low Energy 35 x 17 x 57 mm
(B x H x L)
ca. 36 g
Luft,
div. Flüssigkeiten
PC,
vergossen
145WDB26
Designgehäuse
mit Akku 900 mAh,
OLED und
Bluetooth Low Energy
MSR145 mit OLED und Bluetooth Low Energy 35 x 25 x 57 mm
(B x H x L)
ca. 62 g
Luft,
div. Flüssigkeiten
PC,
vergossen
145WDB22

2. Wählen Sie die Ausstattung.

Sie können verschiedene interne Sensoren sowie bis zu fünf externe Sensoren oder Anschlüsse auswählen.

Messgrösse /
Mess-/Speicherrate
Technische
Daten
Intern Extern (nach Kabellänge)
0,20 m 1,00 m 1,60 m
Temperatur

1/s bis alle 12 h
Messbereich:
extern: -40...+125 °C
intern: -20...+65 °C

Max. Abweichung:
±0,1 °C (-25...+55 °C)
±0,3 °C (-40...+125 °C)
Art.-Nr. T9
Art.-Nr. FT9/020

Art.-Nr. FT9/100

Art.-Nr. FT9/160

Messbereich:
extern: -55...+125 °C

Max. Abweichung:
±0,5 °C (-10...+65 °C)
±2 °C (-55...+125 °C)
nur extern
verfügbar
Art.-Nr. FT2/020

Art.-Nr. FT2/100

Art.-Nr. FT2/160

Anschluss für
Thermoelement K-Typ

(ohne Sensor)


1/s bis alle 12 h
Messbereich:
-200...+1350 °C
nur extern
verfügbar
Art.-Nr. FT3/020

Art.-Nr. FT3/100

Art.-Nr. FT3/160

Relative Feuchte
mit integrierter Temperatur

1/s bis alle 12 h
Messbereich:
0...100 % rel. Feuchte
extern: -40...+125 °C
intern: -20...+65 °C

Max. Abweichung:
±2 % rel. Feuchte
(10...80 %, +25 °C)
±3 % rel. Feuchte
(80...100 %, +25 °C)
Art.-Nr. H3
Art.-Nr. FH3/020

Art.-Nr. FH3/100

Art.-Nr. FH3/160

Luftdruck absolut,
mit integrierter Temperatur

1/s bis alle 12 h
Messbereich:
10...2000 mbar absolut
extern: -40...+85 °C
intern: -20...+65 °C

Max. Abweichung:
±2 mbar (1% FS)
(750...1100 mbar absolut,
+25 °C)
Art.-Nr. P5
Art.-Nr. FP10/020

Art.-Nr. FP10/100

Art.-Nr. FP10/160

Messbereich:
0...14 bar absolut
-20...+65 °C

Max. Abweichung:
±50 mbar (1% FS)
(1...10 bar abs., +25 °C)
nur extern
verfügbar
Art.-Nr. FP7/020

Art.-Nr. FP7/100

Art.-Nr. FP7/160

Flüssigkeitsdruck
mit integrierter Temperatur

1/s bis alle 12 h

Materialien in Medienkontakt:
  • Rostfreier Stahl AISI 316L
    (DIN 1.4404 / 1.4435)
  • O-Ringe: Viton® 70° Sh
Messbereich:
-1000...3000 mbar relativ
-20...+85 °C

Max. Abweichung:
±30 mbar (1% FS)
nur extern
verfügbar
Art.-Nr. FP9/020

Art.-Nr. FP9/100

Art.-Nr. FP9/160

Messbereich:
0...3000 mbar absolut
-20...+85 °C

Max. Abweichung:
±30 mbar (1% FS)
nur extern
verfügbar
Art.-Nr. FP3/020

Art.-Nr. FP3/100

Art.-Nr. FP3/160

Messbereich:
0...30 bar absolut
-20...+85 °C

Max. Abweichung:
±0,3 bar (1% FS)
nur extern
verfügbar
Art.-Nr. FP4/020

Art.-Nr. FP4/100

Art.-Nr. FP4/160

Messbereich:
0...400 bar absolut
-20...+85 °C

Max. Abweichung:
±4 bar (1% FS)
nur extern
verfügbar
Art.-Nr. FP8/020

Art.-Nr. FP8/100

Art.-Nr. FP8/160

Messbereich:
0...1000 bar absolut
-20...+85 °C

Max. Abweichung:
±10 bar (1% FS)
nur extern
verfügbar
Art.-Nr. FP12/020

Art.-Nr. FP12/100

Art.-Nr. FP12/160

3-Achsen-Beschleunigung
(statisch)

1/s bis alle 12 h
Messbereich:
-15...+15 g
-20...+65 °C

Max. Abweichung:
±0,15 g (0...5 g, +25 °C)
±0,25 g (5...10 g, +25 °C)
±0,45 g (10...15 g, +25 °C)
Art.-Nr. A
Art.-Nr. FA/020
Art.-Nr. FA/100
Art.-Nr. FA/160
Licht

1/s bis alle 12 h
Messbereich:
0...83'000 lx

Max. Empfindlichkeit
bei 550 nm
Art.-Nr. L3
Art.-Nr. FL3/020

Art.-Nr. FL3/100

Art.-Nr. FL3/160

Anschluss für
Dehnmessstreifen
Kenndaten DMS:
  • Vollbrücke
  • Kennwert 1mV/V
  • Brückenspannung 3V
nur extern
verfügbar
Art.-Nr. FD/020

Art.-Nr. FD/100

Art.-Nr. FD/160

Anschluss für
Analogeingänge

(Auflösung: 12 Bit)

1/s bis alle 12 h
Eingangskonfiguration:




nur extern
verfügbar
Exxxx/020
Exxxx/100
Exxxx/160
Eingangskonfiguration:




nur extern
verfügbar
Exxxx/020
Exxxx/100
Exxxx/160
Control Terminal Kenndaten:
  • Alarm-Ausgang
  • Eingang zum Starten
    und Stoppen der
    Datenaufzeichnung
  • 3-V-Spannungsausgang
nur extern
verfügbar
Art.-Nr. FY/020
Art.-Nr. FY/100
Art.-Nr. FY/160
FlexConnector
(nur zusammen mit den
Gehäusen B22 und B23)
Passende FlexSensoren
stehen unten zur Auswahl.
nur extern
verfügbar
Art.-Nr. FX/020
Art.-Nr. FX/100
Art.-Nr. FX/160

3. Wählen Sie die FlexSensoren.

Falls Sie einen FlexConnector ausgewählt haben oder bereits einen MSR145WD-Datenlogger mit einem FlexConnector besitzen, können Sie hier passende Sensoren bestellen. An den FlexConnector kann jeweils 1 wechselbarer FlexSensor angeschlossen werden.

Messgrösse /
Mess-/Speicherrate
Technische Daten Artikel‑Nr.
Temperatur

1/s bis alle 12 h
Messbereich:
-40...+125 °C

Max. Abweichung:
±0,1 °C (-25...+55 °C)
±0,3 °C (-40...+125 °C)
FXT9/160
Relative Feuchte
mit integrierter Temperatur

1/s bis alle 12 h
Messbereich:
0...100 % rel. Feuchte
-40...+125 °C

Max. Abweichung:
±2 % rel. Feuchte
(10...80 %, +25 °C)
±3 % rel. Feuchte
(80...100 %, +25 °C)
FXH3/160
Flüssigkeitsdruck
mit integrierter Temperatur

1/s bis alle 12 h

Materialien in Medienkontakt:
  • Rostfreier Stahl AISI 316L
    (DIN 1.4404 / 1.4435)
  • O-Ringe: Viton® 70° Sh
Messbereich:
-1000...3000 mbar relativ
-20...+85 °C

Max. Abweichung:
±30 mbar (1% FS)
FXP9/160
Messbereich:
0...3000 mbar absolut
-20...+85 °C

Max. Abweichung:
±30 mbar (1% FS)
FXP3/160
Messbereich:
0...30 bar absolut
-20...+85 °C

Max. Abweichung:
±0,3 bar (1% FS)
FXP4/160
Messbereich:
0...400 bar absolut
-20...+85 °C

Max. Abweichung:
±4 bar (1% FS)
FXP8/160
Messbereich:
0...1000 bar absolut
-20...+85 °C

Max. Abweichung:
±10 bar (1% FS)
FXP12/160
3-Achsen-Beschleunigung
mit Fast Peak
(800 Hz)

1/s bis alle 12 h
Messbereich:
-15...+15 g
-20...+65 °C

Max. Abweichung:
±0,15 g (0...5 g, +25 °C)
±0,25 g (5...10 g, +25 °C)
±0,45 g (10...15 g, +25 °C)
FXA4/160
Licht

1/s bis alle 12 h
Messbereich:
0...83'000 lx

Max. Empfindlichkeit bei 550 nm
FXL3/160

4. Wünschen Sie eine Basisstation zur Übertragung der Messdaten an die MSR SmartCloud?

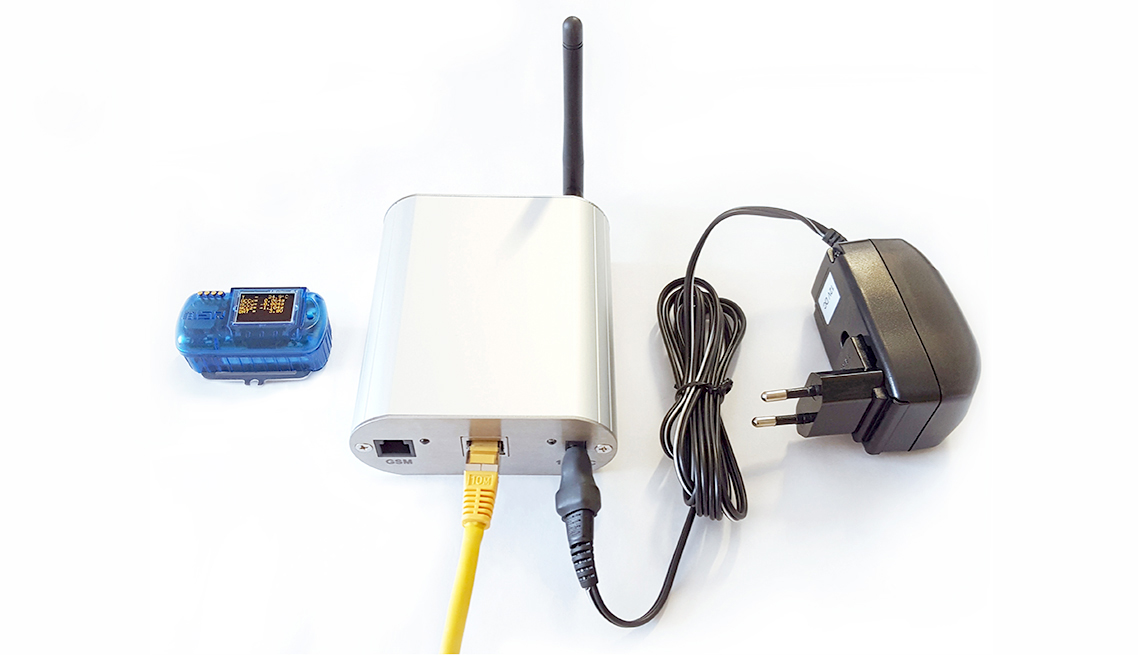

MSR-Basisstation (BLE-Box) Beschreibung Artikel-Nr.
Die Empfängerbox ermöglicht die automatische Datenübertragung von mehreren MSR145WD Datenloggern via BLE/LAN in die MSR SmartCloud.

Die Empfängerbox ermöglicht die automatische Datenübertragung von mehreren MSR145WD Datenloggern via BLE/LAN in die MSR SmartCloud.

N10115

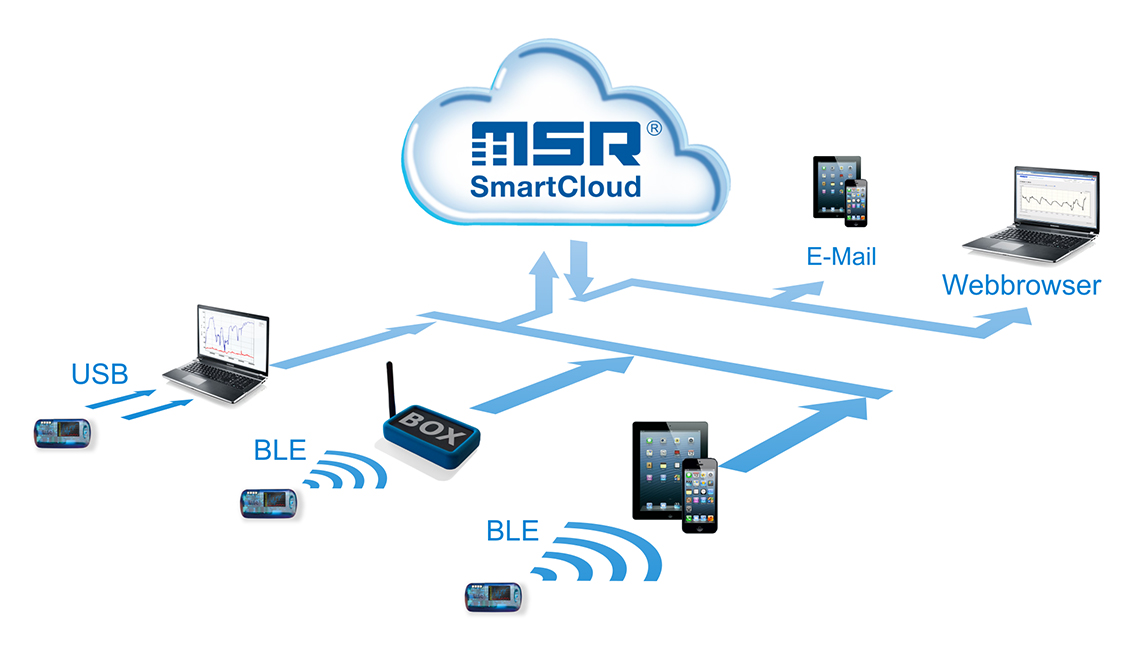

5. Benutzung der MSR SmartCloud.

Die von der MSR Electronics GmbH verwaltete Cloud-Lösung speichert die von MSR Datenloggern gemessenen Werte in einer Datenbank. Via Web-Zugang zur MSR SmartCloud können Sie die Messwerte Ihrer MSR Datenlogger im laufenden Betrieb einsehen, verwalten und die Alarmfunktion nutzen. Bei der Anfrage Ihres MSR145WD Datenloggers erhalten Sie automatisch einen Freischaltcode für die MSR SmartCloud.

Artikel Beschreibung
MSR SmartCloud Kostenloser Zugang zur MSR SmartCloud für MSR145WD Datenlogger.
Speicherplatz für max. 100‘000 Messwerte. Datenspeicherung für bis zu 3 Monate.

6. Kontaktieren Sie uns für Preise und Lieferbedingungen!

PreisAnfrage per Telefon oder E-Mail

Die nachfolgend aufgeführten Codes geben an, was für einen Datenlogger-Typ und welche Sensoren Sie gewählt haben. Für telefonische Preisanfragen oder Anfragen per Fax oder E-Mail wenden Sie sich bitte an die Verkaufsstelle Ihres Landes und halten Sie die Codes bereit.

Liste der internationalen Verkaufsstellen

Produkte-Codes:

Preisanfrage per Kontaktformular

Geben Sie uns im nachfolgenden Online-Formular bitte Ihre Kontaktdaten an und versenden Sie die Anfrage per Klick - wir unterbreiten Ihnen gerne eine unverbindliche Preisofferte!

Anrede*
Vorname
Nachname*
Firma
Branche
Adresse
Postleitzahl
Ort
Land*
Telefon
Fax
E-Mail*

Anmerkungen (bitte geben Sie hier die gewünschte Stückzahl an):

Ich stimme den Datenschutzbestimmungen zu.*


*Pflichtfelder

Produkteigenschaften Bluetooth-Datenlogger MSR145WD

Allgemeine Funktionen

  • Funk-Datenlogger (Bluetooth Low Energy) zur Überwachung von Temperatur, Feuchte, Flüssigkeitsdruck, Luftdruck, 3-Achsen-Beschleunigung, Dehnungsmessstreifen u.v.m.
  • interne Sensoren sowie bis zu fünf externe Sensoren (s. Konfigurator)
  • FlexConnector für wechselbare FlexSensoren
  • über 1 Million Messwerte Speicherkapazität im internen Speicher
  • kostenlose MSR PC-Software: MSR Setup-, Reader-, Viewer und Onlinesoftware
  • kostenpflichtiges Kommandozeileninterface CLI auf Anfrage erhältlich

Bluetooth-Funktionen

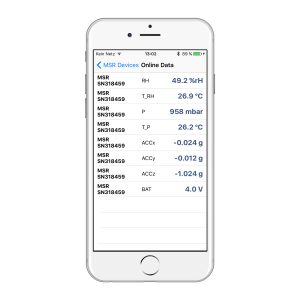

  • kostenlose MSR DataLogger-App für Mobilgeräte (ab Android 4.4+, iPhone 4S+, iPad 3+)
  • Basisstation (BLE-Empfängerbox) als Gateway verfügbar
  • Datenspeicherung ist auch gewährleistet, wenn der Funk ausfällt
  • MSR SmartCloud: Messdaten online abrufen, auswerten, exportieren; Alarmmeldung bei Grenzwertüberschreitung



Technische Informationen zu den Sensoren, Gehäuse und Akkus

Sämtliche Angaben finden Sie im Konfigurator.



Allgemeine technische Daten zum MSR145WD Funk-Datenlogger

Speicherkapazität: über 1’000’000 Messwerte
Taster: Mit dem Taster können Sie das Display, das Funk-Modul und die Datenaufzeichnung ein- bzw. ausschalten.
LED:



Blau: Anzeige Datenaufzeichnung
Rot:  Alarmanzeige
Gelb: Ladezustandsanzeige
Spannungsversorgung: Lithium-Polymer-Akku, aufladbar über USB-Anschluss
OLED-Anzeige: Kontrastreiches, brillantes OLED (organische Leuchtdiode)-Farbdisplay zur Anzeige von Daten und Grafiken, Auflösung 96 x 64 Pixel.
Interface: USB, Bluetooth Low Energy
PC-Software:  MSR Setup-, Reader-, Viewer- und Onlinesoftware
Anforderungen an den PC: ab Windows 7
Betriebsbedingungen:
Temperatur: -20…+65 °C
Optimale Lagerbedingungen:
Temperatur:
Feuchte:
+5 °C…+45 °C (ideale Lagerbedingungen für Batterie)
10…95 % relative Feuchte, nicht kondensierend
Normen: Der MSR145WD entspricht der EU-Richtlinie RoHS/WEEE.

Software

Unsere Software wird mit Microsoft Defender auf Viren geprüft.

Wir empfehlen Ihnen, die Firmware Ihres Datenloggers stets mit der neuesten Version auf dem aktuellen Stand zu halten:

Hinweis: Für Datenlogger des Typs MSR145WD mit 900 mAh-Akku, Firmware-Version v2.50 – v.2.54, ist eine Firmware-Aktualisierung mit der neusten Version notwendig, damit die Akku-Laufzeit gewährleistet ist.



MSR DataLogger-App

Anleitungen

Datenblätter

Zertifikate



FAQ – Häufig gestellte Fragen zu MSR Datenloggern

Messwerte jederzeit unter Kontrolle mit dem Funk-Datenlogger MSR145WD

Der individuell zusammenstellbare Datenlogger MSR145WD mit Bluetooth-Technologie ist messtechnisch äusserst vielseitig einsetzbar. Der Einsatz eines Datenloggers mit stromsparendem Bluetooth Low Energy ist vor allem dann ideal, wenn Messdaten von schwer zugänglichen Stellen über längere Zeit überwacht werden müssen.



Anwendungsbeispiele aus der Praxis:

Nutzen Sie unsere Kompetenz und Erfahrung

MSR Datenlogger sind weltweit tausendfach im Einsatz und bewähren sich bei den unterschiedlichsten Einsätzen. Wählen Sie den gewünschten Anwendungsbereich und wir unterbreiten Ihnen eine Auswahl an Datenloggern und Kundenberichten.
