Datenlogger für Schock, Vibration, Stoss: MSR165
Vibrations- und Schock-Datenlogger mit internem oder externem Beschleunigungssensor ±15 g oder ±200 g · optional Temperatur-, Feuchte-, Luftdruck- und Lichtsensoren · air cargo approved
Sie suchen einen kompakten Datenlogger welcher über einen längeren Zeitraum und mit einer hohen Messrate Vibrationen misst und speichert? Dann liegen Sie mit dem MSR165, unserem Bestseller für Schock- und Vibrationsmessungen, genau richtig!
Über eine Milliarde Messwerte Speicherkapazität
Die Speicherkapazität des MSR165 liegt standardmässig bei über zwei Millionen Messwerten, was zur Aufzeichnung von über 10’000 Stössen reicht. Mittels wechselbarer microSD-Karte (≥4 GB) können Sie die Speicherkapazität des Loggers gar auf über 1 Milliarde Messwerte erhöhen. Die Messdaten lassen sich via USB-Schnittstelle oder microSD-Karte schnell auf einen Rechner übertragen.
Ideal für Langzeitmessungen
Der MSR165 weist einen äusserst geringen Stromverbrauch auf. Mit dem LiPo-Akku (1000 mAh) können Sie bis zu sechs Monate Schocküberwachung durchführen, mit wechselbaren Li-SOCl2-Batterien sogar bis zu 5 Jahre. Das separat bestellbare MSR Power Pack ist eine weitere Möglichkeit, um die Aufzeichnungsdauer zu verlängern: Die autonome Ladestation lädt den internen Akku des Datenloggers während des Betriebs nach. Sie können damit bis zu 6-mal länger Daten aufzeichnen.
MSR ShockViewer Software zur Analyse von Schock und Vibration
Im Lieferumfang des für die Luftfracht zugelassenen MSR165 Datenloggers enthalten ist die MSR PC-Software zur Konfiguration und Auswertung der Daten. Für die erweiterte Analyse und die grafische Darstellung der im Schock-Modus erfassten Daten sowie zur automatischen Report-Erstellung steht Ihnen ab der MSR165 Firmware Version 2.00 die leistungsfähige MSR ShockViewer Auswertesoftware zur Verfügung.
Stellen Sie sich Ihren gewünschten MSR165 Datenlogger individuell zusammen!
Mit ein paar wenigen Klicks können Sie sich hier Ihren gewünschten Datenlogger konfigurieren und uns eine unverbindliche Preisanfrage senden:
- Wählen Sie das Gehäuse mit der entsprechenden Stromversorgung.
- Wählen Sie die Sensoren.
- Wünschen Sie zusätzlich vier analoge Eingänge zum Anschliessen von Fremdsensoren?
- Möchten Sie die Speicherkapazität Ihres MSR165 mit einer SD-Speicherkarte erweitern?
- Kontaktieren Sie uns für Preise und Lieferbedingungen!
1. Wählen Sie das Gehäuse mit der entsprechenden Stromversorgung.
| Ausführung, Stromversorgung |
Technische Daten | Artikel-Nr. | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
LiPo-Akku (1000 mAh), aufladbar über USB-Anschluss.
Abmessung & Gewicht: 39 x 23 x 72 mm, ca. 69 g |
|
165B8 |
||||||||||||||||||||||||||||||||
|

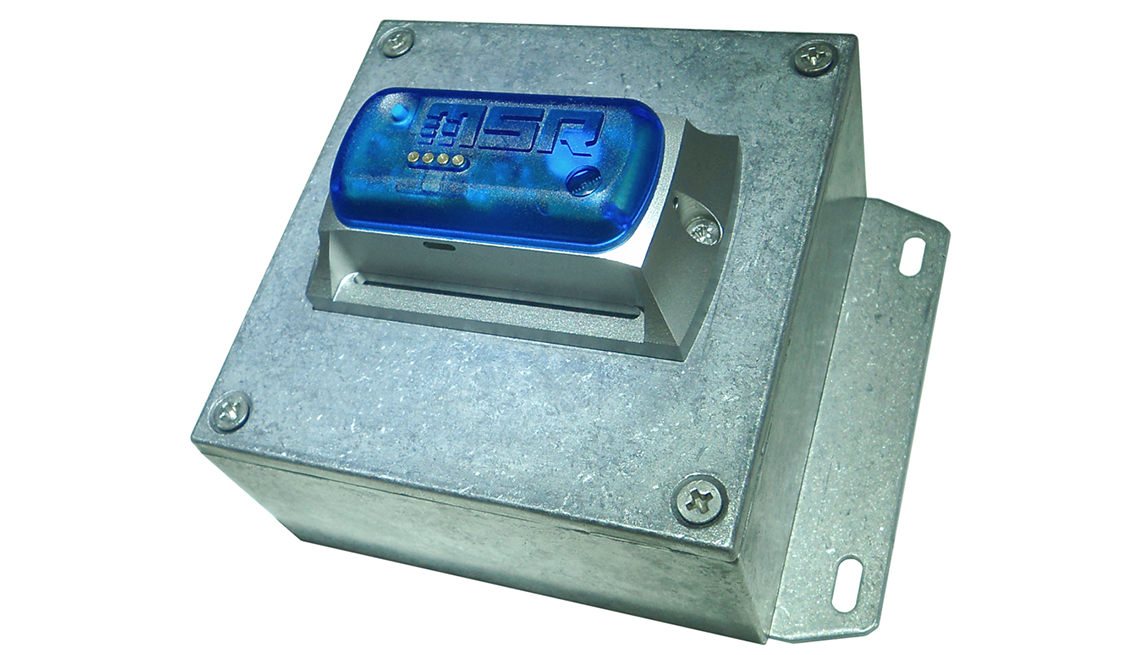

Li-SOCl2-Batterien (3.6 V, 2 x 7700 mAh) in spritzwasserdichtem Gehäuse aus Aluminiumguss.
Abmessung & Gewicht: 122 x 92 x 70 mm, ca. 530 g |
165B52 |
2. Wählen Sie die Sensoren.
Falls Sie für Ihren MSR165 anstelle des 15-g-Beschleunigungssensors einen 200-g-Sensor sowie weitere Sensoren möchten, wählen Sie diese bitte hier aus.
| Messgrösse / Mess-/Speicherrate |
Messbereich / Genauigkeit |
Interner Sensor |
Externer Sensor (nach Kabellänge) | ||
|---|---|---|---|---|---|
| 0,20 m | 1,00 m | 1,60 m | |||
| Temperatur 1/s bis alle 12 h |
extern: -40...+125 °C intern: -20...+65 °C ±0,1 °C (-25...+55 °C) ±0,3 °C (-40...+125 °C) |
Art.-Nr. T9 |
Art.-Nr. FT9/020 |
Art.-Nr. FT9/100 |
Art.-Nr. FT9/160 |
| -55...+125 °C ±0,5 °C (-10...+70 °C) ±2 °C (-55...+125 °C) |
nur extern verfügbar |
Art.-Nr. FT2/020 |
Art.-Nr. FT2/100 |
Art.-Nr. FT2/160 |
|
| Relative Feuchte mit integrierter Temperatur 1/s bis alle 12 h |
0...100 % rel. Feuchte extern: -40...+125 °C intern: -20...+65 °C ±2 % rel. Feuchte (10...80 %, +25 °C) ±3 % rel. Feuchte (80...100 %, +25 °C) |
Art.-Nr. H3 |
Art.-Nr. FH3/020 |
Art.-Nr. FH3/100 |
Art.-Nr. FH3/160 |
| Luftdruck absolut, mit integrierter Temperatur 1/s bis alle 12 h |
10...2000 mbar absolut extern: -40...+85 °C intern: -20...+65 °C ±2 mbar (1% FS) (750...1100 mbar absolut, +25 °C) |
Art.-Nr. P5 |
Art.-Nr. FP10/020 |
Art.-Nr. FP10/100 |
Art.-Nr. FP10/160 |
| 0...14 bar absolut -20...+65 °C ±50 mbar (1...10 bar abs., +25 °C) |
Art.-Nr. P7 |
Art.-Nr. FP7/020 |
Art.-Nr. FP7/100 |
Art.-Nr. FP7/160 |
|
| 3-Achsen-Beschleunigung 1600/s bis alle 12 h (±15 %) |
±15 g -20...+65 °C ±0,15 g (0...5 g, +25 °C) ±0,3 g (5...15 g, +25 °C) |
Art.-Nr. A |
Art.-Nr. FA/020 |
Art.-Nr. FA/100 |
Art.-Nr. FA/160 |
| ±200 g -20...+65 °C ±2 g (0...15 g, +25 °C) ±5 g (15...100 g, +25 °C) ±10 g (100...200 g, +25 °C) |
Art.-Nr. A3 |
Art.-Nr. FA3/020 |
Art.-Nr. FA3/100 |
Art.-Nr. FA3/160 |
|
| Licht 1/s bis alle 12 h |
0...83'000 lx max. Empfindlichkeit bei 550 nm |
Art.-Nr. L3 |
Art.-Nr. FL3/020 |
Art.-Nr. FL3/100 |
Art.-Nr. FL3/160 |
3. Wünschen Sie zusätzlich vier analoge Eingänge zum Anschliessen von Fremdsensoren?
Falls Sie an Ihren Datenlogger MSR165 zusätzlich externe Fremdsensoren anschliessen möchten, wählen Sie bitte hier diese Option aus.
| Analoge Eingänge | Eingänge | Eingangskonfiguration | Artikel-Nr. |
|---|---|---|---|
 Inkl. Alarm-Ausgang und Eingang zum Starten und Stoppen der Datenaufzeichnung Mess-/Speicherrate: 1/s (oder 1000/s, wenn die Beschleunigungsmessrate kleiner als 1/s ist) bis alle 12 h. Lichtsensor nicht verfügbar, max. 2 externe Sensoren möglich. |
4 analoge Eingänge (Auflösung: 12 Bit) |
0...3,0 V - Standard |
E3333 |
|
4 analoge Eingänge (Auflösung: 12 Bit) |
Wählen Sie die Anzahl der Eingänge zu der jeweiligen Eingangskonfiguration: (1) 0...20 mA (2) 4...20 mA (3) 0...3,0 V (4) 0,5...4,5 V / 0...5,0 V (5) 0...10,0 V / 1,0...6,0 V (6) 0...12,0 V (7) 0...24,0 V (8) 0...36,0 V (9) 0...48,0 V |
Exxxx |
4. Möchten Sie die Speicherkapazität Ihres MSR165 mit einer SD-Speicherkarte erweitern?
| Bestellen Sie bitte hier den Anschluss zum Einstecken einer handelsüblichen microSD-Karte. | Artikel-Nr. |
|---|---|
| Steckplatz für microSD-Karte (Lieferumfang beinhaltet eine ≥4GB microSD-Karte). Bitte beachten Sie, dass dieser Steckplatz mit eingesteckter microSD-Karte nur die Schutzart IP60 erfüllt. |
N10006 |
5. Kontaktieren Sie uns für Preise und Lieferbedingungen!
PreisAnfrage per Telefon oder E-Mail
Die nachfolgend aufgeführten Codes geben an, was für einen Datenlogger-Typ und welche Sensoren Sie gewählt haben. Für telefonische Preisanfragen oder Anfragen per Fax oder E-Mail wenden Sie sich bitte an die Verkaufsstelle Ihres Landes und halten Sie die Codes bereit.
Liste der internationalen Verkaufsstellen
Produkteigenschaften Schock- und Vibrations-Datenlogger MSR165
- Schock- und Vibrations-Datenlogger mit internem oder externem ±15 g- oder ±200 g-3-Achsen-Beschleunigungssensor
- Mess-/Speicherrate Beschleunigungssensor: 1600/s bis alle 12 h (±15 %)
- Mess-/Speicherrate des Beschleunigungssensors ist zwischen 25 Hz und 1600 Hz einstellbar
- kontinuierliche Datenaufzeichnung für Vibrationsmessungen
- 32 Beschleunigungs-Messwerte werden bereits vor dem Ereignis aufgezeichnet
- bis zu vier weitere Sensoren (Temperatur, Luftdruck, rel. Feuchte, Licht) oder bis zu 4 analoge Eingänge zusätzlich verfügbar
- Speicherkapazität über 2 Mio. Messwerte, mit optionaler microSD-Karte über 1 Mrd. Messwerte
- Aufzeichnungsdauer bis zu 6 Monate, mit wechselbaren Li-SOCl2-Batterien bis zu 5 Jahre
- LiPo-Akku 1000 mAh, aufladbar über USB-Anschluss
- robustes eloxiertes Aluminium-Designgehäuse, vergossen, IP67 (mit microSD-Karte IP60)
- air cargo approved
- kostenlose MSR PC-Software zur Konfiguration und Auswertung der Daten
- kostenlose MSR ShockViewer Auswertesoftware zur Analyse von Schockereignissen
Technische Informationen zu den Sensoren, Gehäuse und Akkus
Sämtliche Angaben finden Sie im Konfigurator.
Allgemeine technische Daten zum MSR165 Schock- und Vibrations-Datenlogger
| Speicherkapazität: | Über 2’000’000 Messwerte, mit microSD-Karte über 1 Milliarde Messwerte. |
| Taster: | Mit dem Taster setzen Sie Markierungen oder starten und stoppen die Messung. |
| Spannungsversorgung: | Lithium-Polymer-Akku 1000 mAh, aufladbar über USB-Anschluss, Aufzeichnungsdauer bis zu 6 Monate, oder Li-SOCl2-Batterien (3.6 V, 2 x 7700 mAh), Aufzeichnungsdauer bis zu 5 Jahre. |
| Interface: | USB |
| PC-Software: | Kostenlose MSR PC-Software zur Konfiguration und Auswertung der Daten. Für die erweiterte Analyse und die grafische Darstellung der im Schock-Modus erfassten Daten sowie zur automatischen Report-Erstellung steht Ihnen ab der MSR165 Firmware Version 2.00 die leistungsfähige MSR ShockViewer Auswertesoftware zur Verfügung.
Anforderungen an den PC: ab Windows 7, USB-Schnittstelle. |
| Betriebsbedingungen: | |
| Temperatur: | -20…+65 °C |
| Optimale Lagerbedingungen: | |
| Temperatur: Feuchte: |
+5 °C…+45 °C (ideale Lagerbedingungen für Batterie) 10…95 % relative Feuchte, nicht kondensierend |
| Normen: | Der MSR165 entspricht der EU-Richtlinie RoHS/WEEE. |
