MSR175plus: Transport-Datenlogger für Schock und Klima
Schockerfassung gleichzeitig mit ±15 g und ±200 g · Temperatur, Feuchte, Luftdruck, Licht · GPS/GNSS Tracking · speichert über 4 Mio. Messwerte
Der manipulationssichere GPS-Datenlogger MSR175plus zeichnet kritische Transportereignisse wie Stösse, Schocks, Schläge und deren geografische Position lückenlos auf. Der robuste Datenlogger überwacht nicht nur die Einhaltung von Transportspezifikationen, die aufgezeichneten Messdaten sind auch unabdingbar zur Klärung von Haftungs- und Versicherungsfragen bei Schadensereignissen.
Wichtige Transportdaten aufzeichnen – über Monate hinweg
Der Speicher des MSR175plus-Datenloggers von 4 Millionen Messwerten reicht, um tage- bzw. monatelang Daten aufzuzeichnen; über 1‘000 Schock- oder Stoss-Ereignisse können registriert werden. Die beiden Beschleunigungssensoren erfassen gleichzeitig Schocks in den Messbereichen von ±15 g und ±200 g. Dabei wird eine Mess-/Speicherrate von bis zu 6400 mal pro Sekunde verwendet. Zusätzlich misst und speichert der robuste Mini-Datenlogger Temperaturverläufe, Luftfeuchtigkeit, Luftdruck und Licht. Der via USB aufladbare 2400 mAh-Lithium-Polymer-Akku sorgt – selbst mit aktiviertem GPS-Tracking – für eine lange Laufzeit des Loggers.
Mittels GPS-Tracking kritische Transportereignisse lokalisieren
Wo und wann genau fand während des Transports oder der Lagerung ein Ereignis statt, das ausserhalb der voreingestellten Toleranzgrenze liegt? Damit Sie diese Frage rasch und beweiskräftig beantworten können, ist der MSR175plus mit einem GPS/GNSS (Global Navigation Satellite System)-Empfänger ausgestattet. Die satellitengestützten Positionsdaten werden vom Datenlogger gespeichert und so lässt sich im Schadenfall der Standort eines Transportguts rasch ermitteln und dokumentieren.
Einfache Bedienung, umfangreiche Auswertungsmöglichkeiten

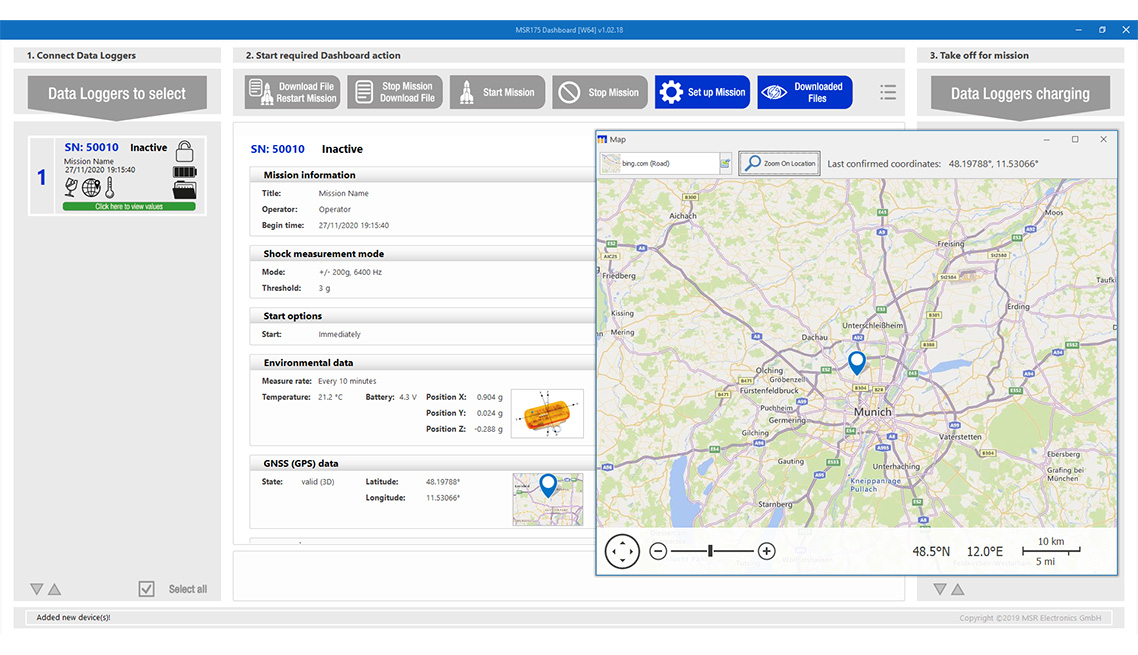

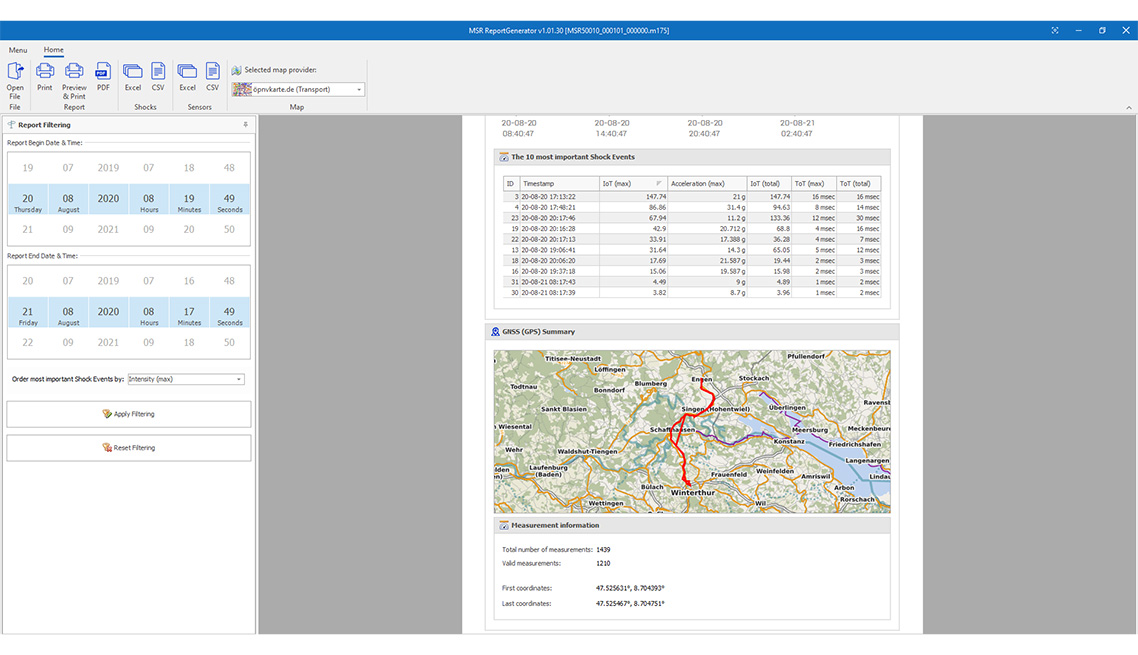

Das Software-Paket zum MSR175plus beinhaltet drei Programme: MSR175 Dashboard, MSR ReportGenerator und MSR ShockViewer. Mit dem MSR Dashboard ist die Konfiguration des MSR175plus und das Auslesen der Messdaten via USB ein Kinderspiel. Um nach dem Transport einen übersichtlichen Bericht der Messdaten abzurufen, genügt ein Klick auf den MSR ReportGenerator. Für eine detaillierte Auswertung von Schock-Ereignissen steht Ihnen die Basis-Version des MSR ShockViewer zur Verfügung.
| Artikel-Nr. | Sensoren | Gehäuse und Akku | CHF (netto) |
|---|---|---|---|
175B56T6H3P5AA5L3G
|
|
PC, vergossen, IP65, aufladbarer Li-Po-Akku 2400 mAh Abmessungen (B x H x L) & Gewicht: 51 x 32 x 77 mm, ca. 140 g |
CHF 1052.00 im Shop kaufen beim Händler |
Produkteigenschaften Transport-Datenlogger MSR175plus mit GPS-Tracking
- Highspeed-Datenlogger mit zwei gleichzeitig messenden internen 3-Achsen-Beschleunigungssensoren
- Schock-Messmodus: gleichzeitige Messung ±200 g mit 6400 Hz und ±15 g mit 1600 Hz
- je 1 interner Temperatur-, Feuchte-, Druck- und Lichtsensor, Mess-/Speicherrate alle 10 Min.
- Setzen von Schwellwerten
- Speicherkapazität über 4 Mio. Messwerte
- GPS/GNSS-Empfänger
- wiederaufladbarer LiPo-Akku 2400 mAh, Aufzeichnungsdauer mit aktiviertem GPS-Tracking ca. 8 Wochen, ohne GPS-Tracking mindestens 1 Jahr
- Akku herausnehmbar
- farbige LED zur Statusindikation
- MSR175-Software-Paket mit Dashboard-Software zur einfachen Inbetriebnahme des Datenloggers, MSR ReportGenerator zur automatischen Reporterstellung und MSR ShockViewer zur detaillierten Analyse von Schockereignissen
Technische Informationen zu den Sensoren
| Interner Sensor | Messbereich | Genauigkeit (max. Abweichung) | Mess-/Speicherrate |
|---|---|---|---|
| 3-Achsen-Beschleunigung | ±15 g und ±200 g (-20…+65 °C) |
±15 g Sensor ±0,15 g (0…5 g, +25 °C) ±0,3 g (5…15 g, +25 °C) ±200 g Sensor ±2 g (0…15 g, +25 °C) ±5 g (15…100 g, +25 °C) ±10 g (100…200 g, +25 °C) |
1600/s (±15 %)
6400/s (±15 %) |
| Temperatur | -20…+65 °C | ±0,5 °C (-10…+65 °C) | alle 10 Min. |
| Relative Feuchte | 0…100 % rel. Feuchte (-20…+65 °C) |
±2 % rel. Feuchte (10…85 %, 0…+40 °C) ±4 % rel. Feuchte (85…95 %, 0…+40 °C) |
alle 10 Min. |
| Luftdruck | 0…2000 mbar absolut (-20…+65 °C) |
±2,5 mbar (750…1100 mbar absolut, +25 °C) |
alle 10 Min. |
| Licht | 0…83’000 lx | max. Empfindlichkeit bei 550 nm | alle 10 Min. |
Allgemeine technische Daten zum Datenlogger MSR175plus mit GPS-Tracking
| Speicherkapazität: | über 4’000’000 Messwerte |
| GNSS-Positionsdaten: | GPS (optional: GLONASS, Galileo, Beidou) |
| Medium: | Luft |
| Taster: | Messung starten/Status abfragen/GPS-Empfang testen |
| Spannungsversorgung: | Lithium-Polymer-Akku 2400 mAh, aufladbar über USB-Anschluss, Aufzeichnungsdauer mit aktiviertem GPS-Tracking ca. 8 Wochen, ohne GPS-Tracking mindestens 1 Jahr. |
| Interface: | USB |
| Software-Paket: | MSR175-Dashboard-Software, MSR ReportGenerator, MSR ShockViewer (Basis-Version)
Anforderungen an den PC: ab Windows 7, USB-Schnittstelle |
| Betriebsbedingungen: | |
| Temperatur: | -20…+65 °C |
| Optimale Lagerbedingungen: | |
| Temperatur: Feuchte: |
+5 °C…+45 °C (ideale Lagerbedingungen für Batterie) 10…95 % relative Feuchte, nicht kondensierend |
| Normen: | Der MSR175plus entspricht der EU-Richtlinie RoHS/WEEE. |
Software
Unsere Software wird mit Microsoft Defender auf Viren geprüft.
- MSR175 pc software (2022-12-01, v1.02.41, MD5: fedff593cdd2e5f50a48fa0319363a27)
- MSR175plus firmware update (2021-04-06, v2.04, MD5: 558090cfc7ecaceddb7e5c36a87d3e76)
Anleitungen
- Kurzanleitung MSR175plus (2024-11-05)
- Video-Tutorials (EN) zum MSR175 Dashboard.
- Video-Tutorial (EN) zum MSR ShockViewer
- Montageempfehlung für MSR Schock- und Vibrations-Datenlogger
Datenblatt
Zertifikate
- RTCA DO-160G ENVIRONMENTAL CONDITIONS AND TEST PROCEDURES FOR AIRBORNE EQUIPMENT SECTION 21, Cat. H
- Zertifikat der Lufthansa und der Lufthansa Cargo
- UN38.3 Zertifikat für Lithium Polymer 2400 mAh
Der MSR175plus Transport-Datenlogger wird hauptsächlich zur Überwachung von Transportbedingungen eingesetzt. Er zeichnet Schocks, Temperatur, Luftfeuchtigkeit, Luftdruck, Licht und GPS-Daten auf. Zu harte Stösse und Schläge beim Beladen, Umladen oder Abladen, zu hohe Temperaturen oder unzulässige Feuchtigkeitswerte gehören zu den häufigsten Schadensursachen beim Transport wertvoller Güter. Bei auftretenden Schäden liefert der Logger detaillierte Informationen über die Intensität und den Ort des Vorfalls.
Weitere Anwendungen:
- Überwacht die Einhaltung von Transportspezifikationen.
- Hilft bei der Optimierung von Verpackungen.
- Hilft bei der Optimierung von Transportmitteln und -wegen.
Referenzen:
Nein. Die GPS-Informationen werden aufgezeichnet, damit Sie sehen können, wo während einer Sendung der Aufprall stattfand. Es handelt sich beim MSR175plus nicht um ein Echtzeit-Verfolgungsgerät. Die Hauptanwendung dieses Transport-Datenloggers ist die Aufzeichnung von Daten zur späteren Analyse. Der MSR175plus wird hauptsächlich verwendet, um sicherzustellen, dass wertvolle Sendungen während des Transports keine Schäden durch Erschütterungen oder Stösse erleiden. Sollte dennoch ein Schaden auftreten, wird die Intensität und der Ort des Vorfalls genau dokumentiert.
